안녕하세요!
저희 집엔 당근에서 무료 나눔 받은 전동차가 있는데요,
나눔 이유는 충전이 되지않아 방전이 되어 작동불능상태라서 나눔이 된 전동차입니다.
충전문제는 해결을하고 작동을 시켜보았는데요, 배터리 자체가 수명이 다 되어서 10분 정도만 운행해도 작동이 멈추었습니다. 해결이 필요합니다.

---

1. 충전문제를 해결한 방법과 배터리의 위치

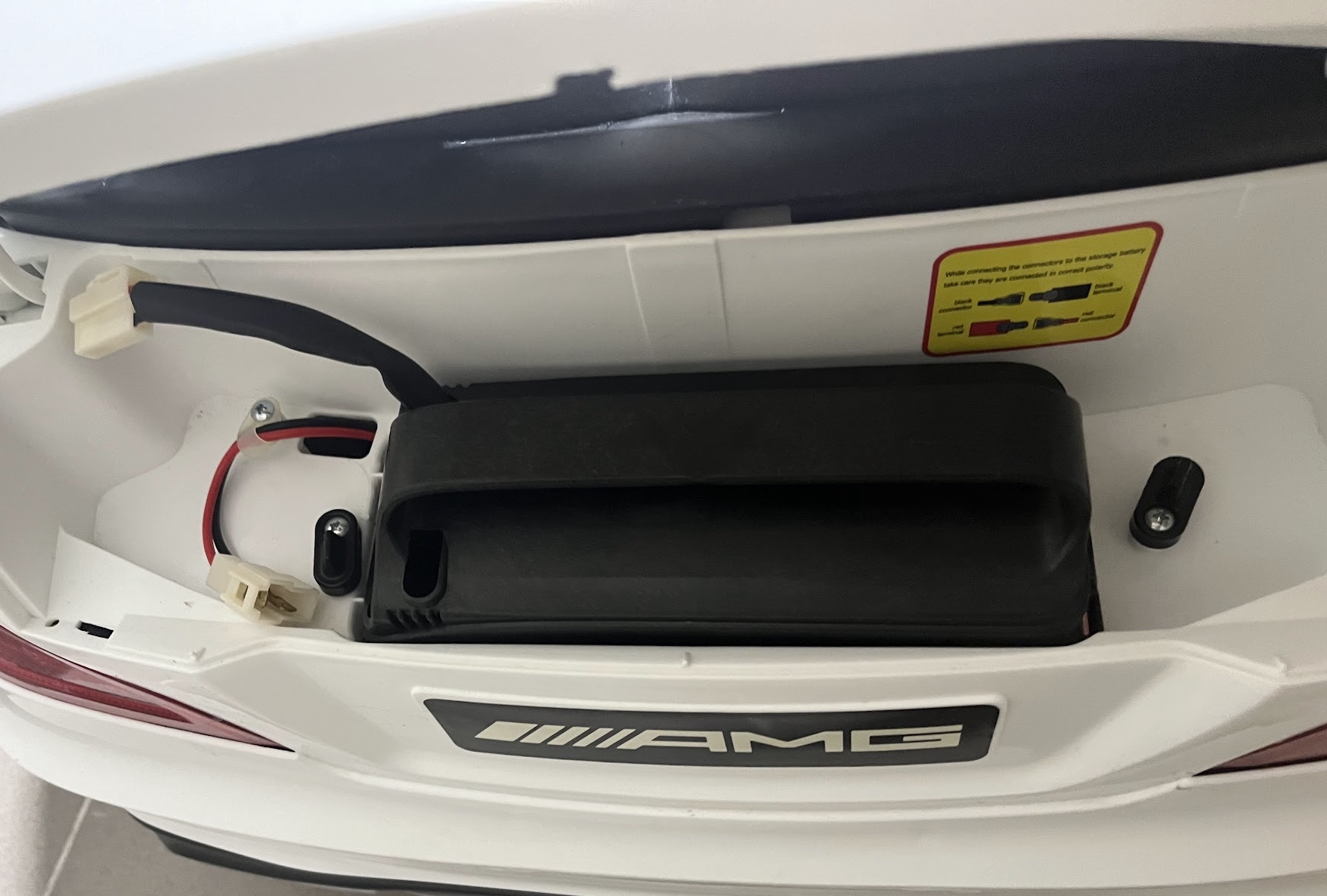

트렁크에 배터리가 있습니다

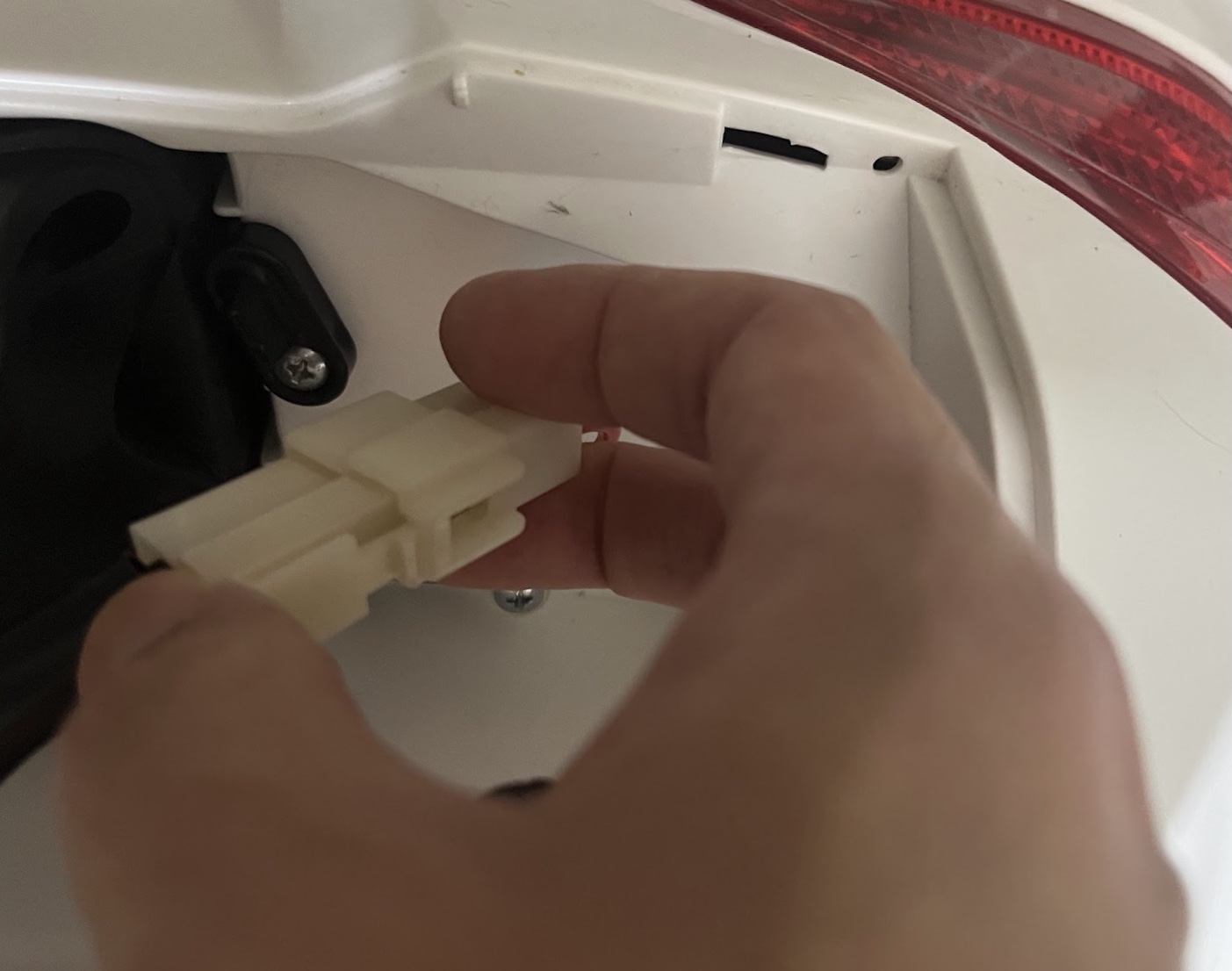

차량의 시트 옆부분에 충전케이블을 연결하는 소켓이 있는데요,
이 부분에 함께 주신 아답터를 연결해도 충전이 되지 않더라고요~
(충전연결부위에서 배터리까지의 문제인지, 충전 아답터의 문제인지는 확인을 못했습니다.)

그렇지만 다행히도 저희 집엔 가정용 220v로 12v짜리 배터리를 충전하는 충전기가 있어서 전동차 트렁크에서 배터리를 분리해서 가정용 배터리 충전기를 사용해서 충전을 하고 차량에 연결해 보니 차량이 정상운행을 하는 것을 확인했어요~!
이로써 이 차량은 저희집에서 정상 작동을 하는 차량으로 탈바꿈되었습니다.

그런데 서두에 말씀드린 것처럼 배터리가 수명이 거의 다 해서 체력이 너무나 저질인 차량이었습니다.
그렇다면 그 체력을 업그레이드시켜주면 되겠죠?

정보탐색을 해보니 사이즈가 같은 배터리이지만 용량 up이 가능한 것을 알아냈고,
작업에 돌입합니다.

반응형

---

2. 기존배터리의 용량과 배터리 사이즈 측정 방법

수명이 다한 기존 배터리

기존에 있던 배터리를 탈착 했습니다.
탈착방법은 음극 양극에 있는 실리콘을 뜯어내시고(실리콘이 안 붙어있는 제품도 있습니다.)
음극, 양극을 물고 있는 케이블을 일자드라이버나 송곳등을 이용해서 벌려준 다음 케이블을 분리하면 됩니다.
(포스팅 하단에 케이블 연결방법이 사진으로 있으니 참고하셔서 그 역순으로 하시면 됩니다.)

위의 동그라미 쳐진 부분을 보시면 12v에 7.0Ah라고 적혀있죠?
앞에 쓰여있는 12v가 전압이고, 이 전압은 교환하는 제품과 반드시 같아야 합니다!
뒤에 쓰여있는 7.0Ah가 이 배터리의 용량입니다.

배터리의 전압과 외형의 크기는 같지만, 용량만 조금 더 큰 제품(9Ah)이 있어 그 제품을 구매했어요~!




참고 : 사이즈 측정 방법 (W*D*H)

참고사항으로 사이즈 측정 방법입니다.
이 부분은 배터리뿐 아니라 많은 여러 제품이 이러한 방식을 사용하기 때문에 설명드려요~!
어떤 제품들을 보면 숫자 세 개가 연달아 나오는데요, 그 숫자는 순서대로
 너비(Width) 깊이(Depth)  높이(Height)를 뜻합니다.

저는 제가 편하게 외우려고 가로, 세로, 높이 순으로 외워요~!
위의 사진에 1,2,3의 순서대로입니다.
제가 구매할 배터리의 사이즈를 확인해 보니 기존의 배터리와 크기는 같고, 용량은 더 커진 제품이 있었던 것이죠~!



---

3. 도착한 배터리 장착

12v 9Ah짜리 배터리

도착한 새 배터리입니다~!
9Ah 짜리니, 7Ah보다 약 1.3배 용량이 커진 샘입니다~!^^
요놈을 장착해 보겠습니다~!

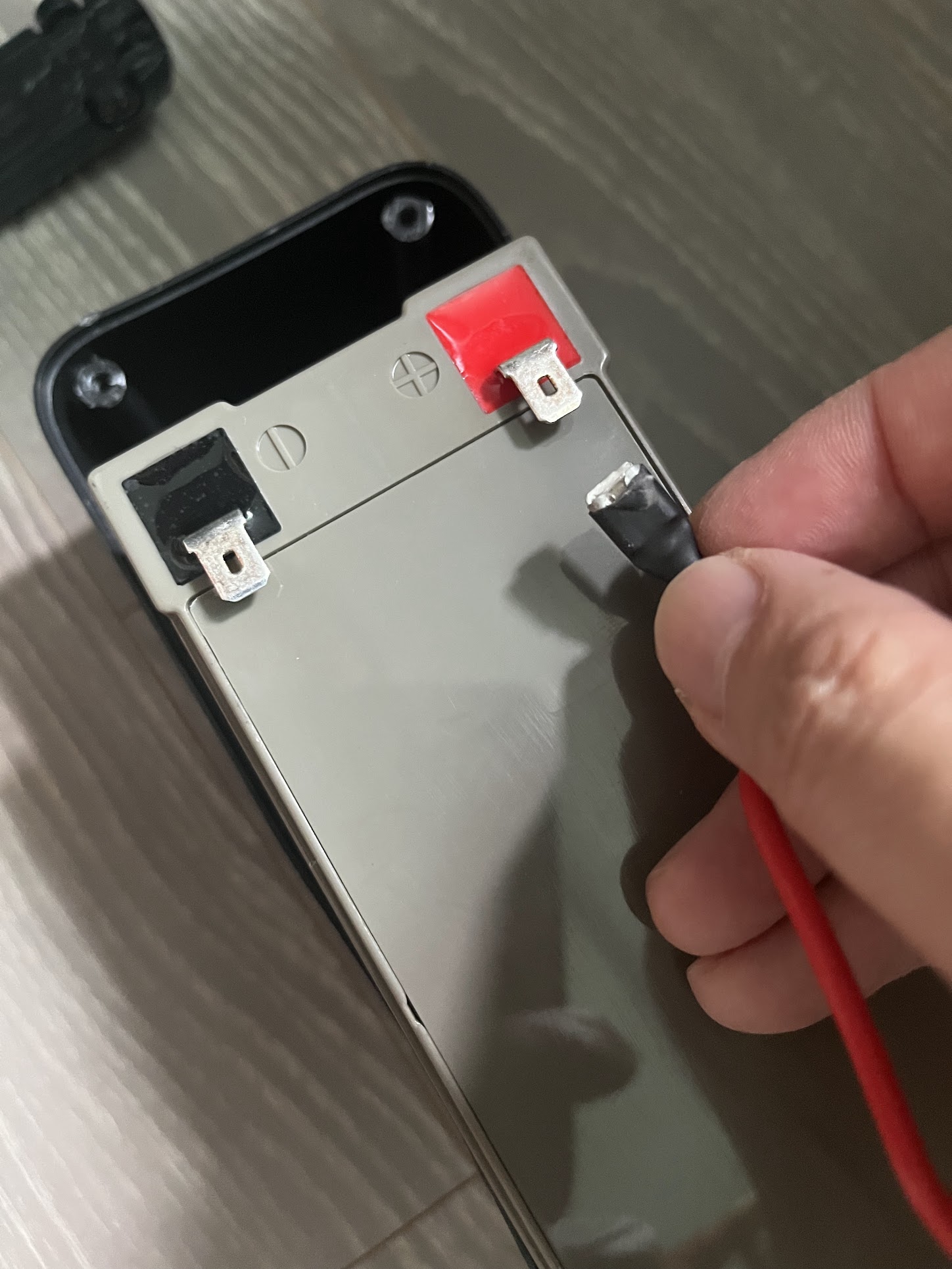

케이블 연결

색깔에 맞게끔 음극과 양극에 케이블을 살포시 연결합니다.




케이블 고정

살포시 올려두었던 케이블을 롱노즈 등으로 꾹 눌러서 고정을 시키면 됩니다.
여기서 조금 더 안전을 기하고 싶으시다면 실리콘 마감을 하시거나 글루건을 쏴주시면 되겠습니다~!

이렇게 케이블을 연결하고,
충전을 시킨 뒤 전동차 트렁크에 다시 배터리를 넣고 커넥터를 연결하고 작동을 시켜보니 우렁찬 사운드를 내뿜으며 정상작동하는 것을 확인했네요~!
이제 밖으로 나갑니다~^^



---

4. 업그레이드 완료

전동차 운행

전동차를 직접 운행시켜 보니,
이 전동차가 이렇게 운행시간이 길었나 싶은 생각이 들 정도로 엄청나게 주행시간이 늘어났습니다.
판매처에서 설명해 준 주행시간은 60분 ~ 90분인데요,
차량 주행을 쉬지 않고 하는 게 아니고 가다 서다 내렸다 탔다 하기 때문에 몇 번 아이들과 나가서 전동차를 가지고 1시간 ~ 2시간 정도 놀았지만 배터리가 모두 소모되었던 적은 없었습니다.

전동차 배터리가 다될까 봐 조마조마한 마음은 전혀 들지 않았고 지금껏 즐겁게 잘 타고 있습니다.
전동차 주행거리가 짧으신 분들은 배터리 문제가 아닌지 확인해 보시고, 배터리 용량을 올리고 싶으신 분들도 저의 포스팅 참고 하셨으면 좋겠습니다. 감사합니다~!
